QRE クイックアジャスタ
組み立て・挿入・圧入工程をスムーズに！
【新製品】
ボルトオンで取付可能なフランジオプション「QRE-FR」をラインナップに追加。
製品の詳細はこちらからご確認ください。（カタログPDFデータがダウンロードされます）
■低摺動な自動調芯装置
■ロボットの可搬に合わせた豊富なサイズバリエーション
■繰り返し精度は±0.02mmの高精度
■軽量コンパクトボディで業界No.1
■機能説明動画
■デモ動画

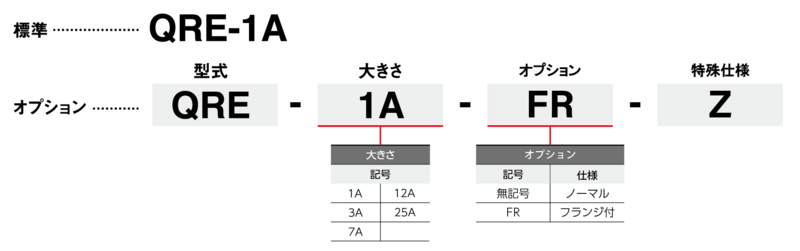

型式表示方法
仕様
表はスライドします →
| 型式 |
QRE-1A (-FR) |
QRE-3A (-FR) |
QRE-7A (-FR) |
QRE-12A (-FR) |
QRE-25A (-FR) |
|
|---|---|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||||
| 周囲温度 （℃） | 5～60 | |||||
| 移動範囲 | X-Y方向（mm） | ±0.5 | ±1.5 | ±2.0 | ±3.0 |
±3.0 |
| ネジレ方向（deg） | ±2.0 |
±4.0 |
±4.0 | ±4.5 |
±4.0 |
|
| 繰り返し精度 | X-Y方向（mm） | ±0.02 | ||||
| ネジレ方向（deg） | ±0.1 | |||||
| 許容荷重 | 引っ張り方向（N） | 1020 | 1610 | 3180 | 5600 | 8670 |
| 圧縮方向（N） | 1610 | 4310 | 7660 | 11030 | 22060 | |
|
曲げモーメント （N ・m） |
8 | 22 | 100 | 219 | 497 | |
|
許容トルク （Ｎ・ｍ） |
11 | 42 | 88 | 194 | 436 | |
| 可搬質量（kg） | 1 | 3 | 7 | 12 | 25 | |
| 本体質量 （kg） | 0.04(0.046) | 0.16(0.184) | 0.40(0.426) | 0.79(0.844) | 1.50(1.616) | |
※（）内はフランジオプション(-FR)の数値です。
ダウンロード
カタログ（仕様書・寸法図）
カタログダウンロード| 型式規格 | オプション | DXFデータ | STEP、IGESデータ |
|---|---|---|---|
| QRE-1A | |||
| QRE-1A-FR | |||
| QRE-3A | |||
| QRE-3A-FR | |||
| QRE-7A | |||
| QRE-7A-FR | |||
| QRE-12A | |||
| QRE-12A-FR | |||
| QRE-25A | |||
| QRE-25A-FR |
