CKLF パワフルチャック（中空穴タイプ）
薄型、軽量コンパクト、高把持力、低価格を実現。
■ダイレクトドライブ方式の採用により高把持力・高精度を実現。
■ガイドが長くなり、剛性UP。
■耐切削水センサへの対応が可能。
■センサ取付溝は2 方向（4 本）。
■中空仕様。

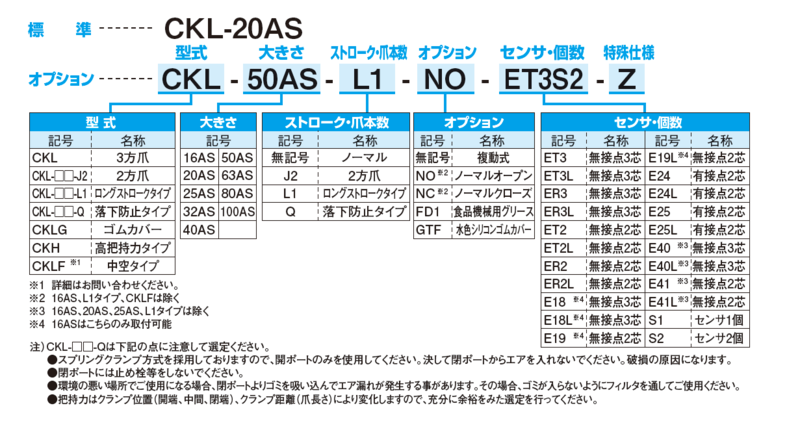

型式表示方法
仕様
表はスライドします →
| 型式 | CKLF-50AS | CKLF-63AS | CKLF-80AS | CKLF-100AS |
|---|---|---|---|---|
| 駆動源 | エアー0.3～0.7MPa | |||
| 潤滑 | 無給油またはタービン油1種（ISOVG32） | |||
| 周囲温度 （℃） | 5～60 | |||
| 動作ストローク（mm） | 6 | 8 | 10 | 12 |
| シリンダ径（mm） | φ50 | φ63 | φ80 | φ100 |
| ロッド径（mm） | φ14 | φ16 | φ16 | φ20 |
| 内部容積［往復］（cm3／回） | 28.3 | 60.3 | 118.2 | 215.5 |
| 繰り返し精度 （mm） | ±0.01 | |||
| 本体質量 （kg） | 0.59 | 1.02 | 2.02 | 3.45 |
ダウンロード
カタログ（仕様書・寸法図）
カタログダウンロード| 型式規格 | オプション | DXFデータ | STEP、IGESデータ |
|---|---|---|---|
| CKLF-50AS | Z：特殊仕様 |  | |
| CKLF-63AS | Z：特殊仕様 | | |
| CKLF-80AS | Z：特殊仕様 | | |
| CKLF-100AS | Z：特殊仕様 | | |
