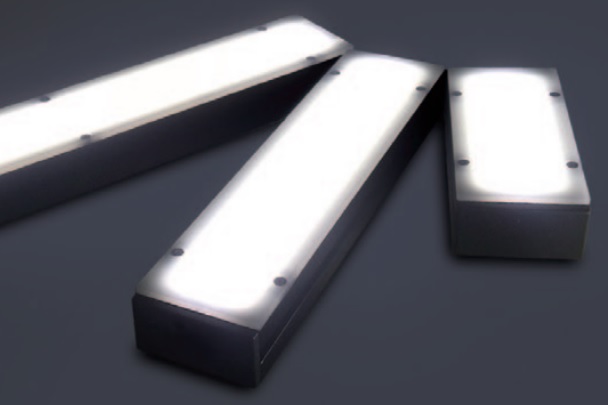

高輝度バー照明

高輝度LEDをライン上に配置した照明です。







取付自由度

T溝採用により、   任意の位置で自由に取り付けができます。



最大308mm

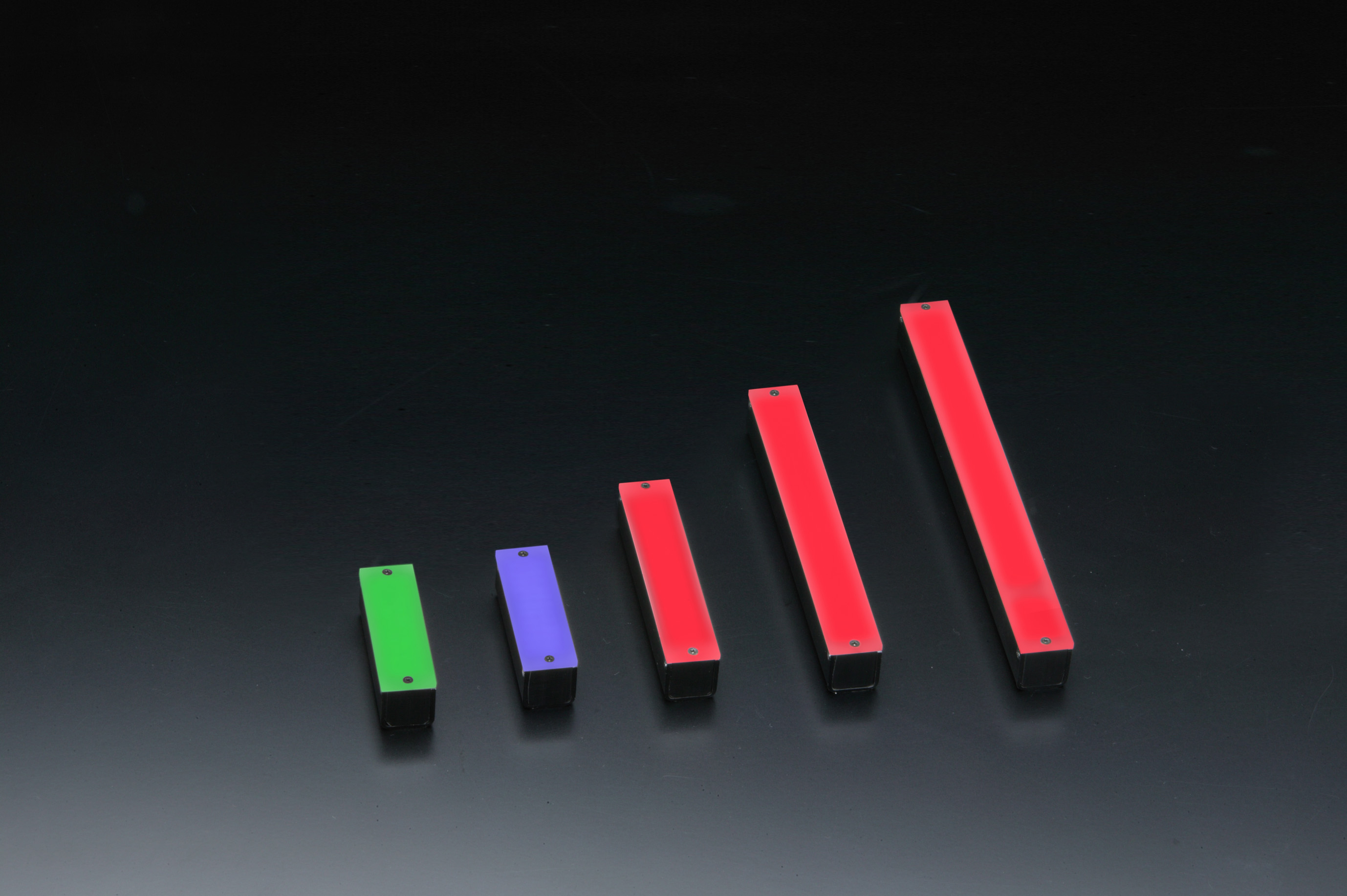

小物から長尺ワークまで、 発光面の長さ77・154・231・308mmの4サイズをラインナップ。



高輝度LED

照射距離の遠いワークも 明るく照らします。



拡散板付き

均一な発光面により、LEDの映り込みやムラを抑えて鮮明な画像を実現します







PDC-□□□CWKCシリーズ



約2倍の明るさ

PDB2バー照明に比べ、約2倍の明るさを実現しました。



取り付けは自由自在

スライドナットにより、位置を自由に変更できます。



均一性

端面を除いた発光面の明るさは、90%以上の均一照射です。

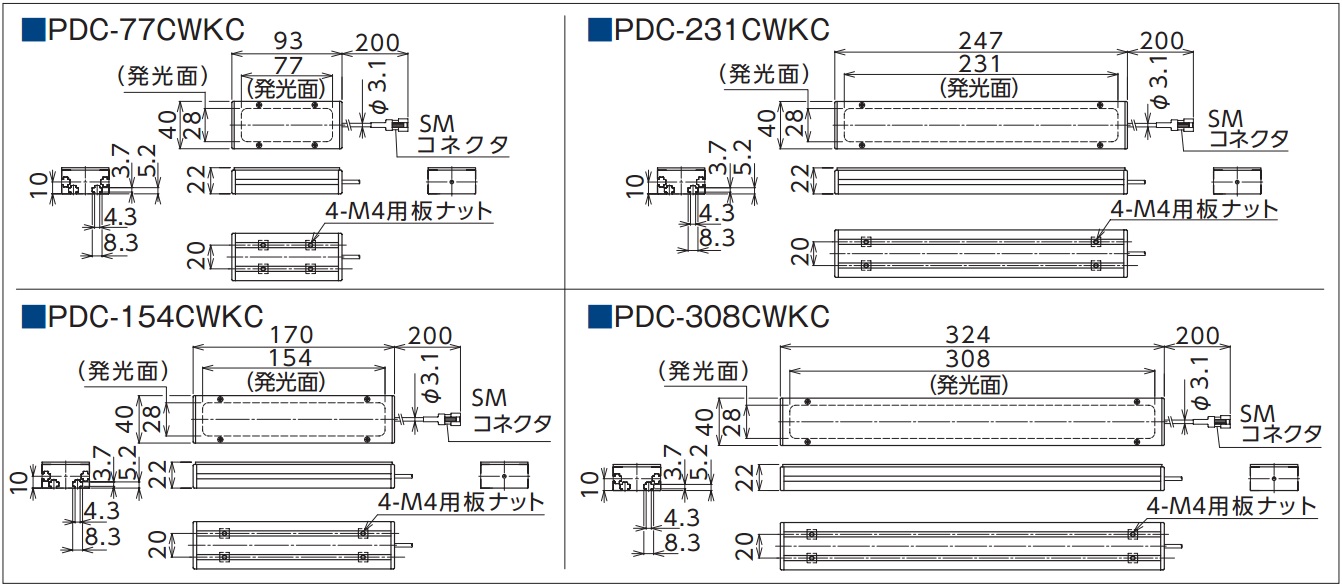

寸法図





型式 発光面サイズ 質量(g) 入力電圧(V) 消費電力(W)
PDC-77CWKC 77×28 82 DC24V 8
PDC-154CWKC 154×28 150 12
PDC-231CWKC 231×28 210 18
PDC-308CWKC 308×28 270 25

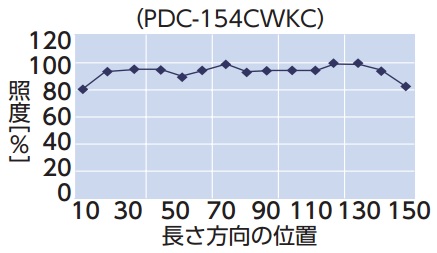

長さ方向の照度の均一性

                                  ※保証値ではありません。

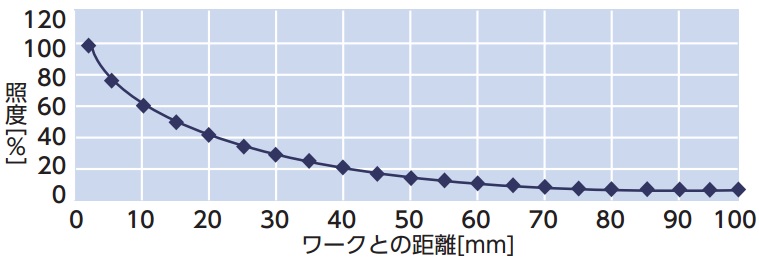

ワークとの距離による照度の変化

                               ※保証値ではありません。

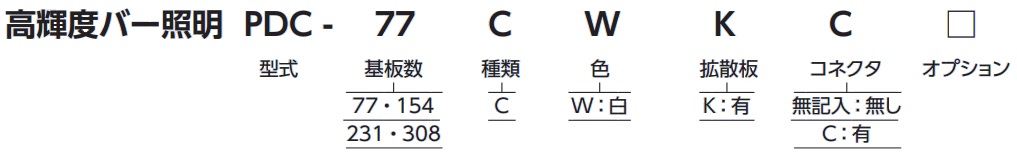

型式選定
