バー照明

取付角度を自由に調整することで長物のワークの端面を鮮明に浮かび上がらせます。



バー照明

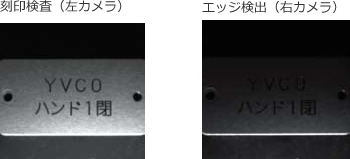

刻印検査(左カメラ)とエッジ検出(右カメラ)、照射角度を変えることで、使用用途が広がります。





PDB2-C□KCシリーズ





更に高輝度

1.2倍の照度UP、しかも長寿命 ※当社従来比較



更に自由設計

・サイズ変更可能
標準基板が12mm×13mm、図中のN、Mに数字を入
れ、サイズ変更が可能(最大20)。
・形状変更可能
小型基板のため、簡単に特殊形状可能。



更に低コスト

大幅にコストダウンを実現 ※当社従来比較

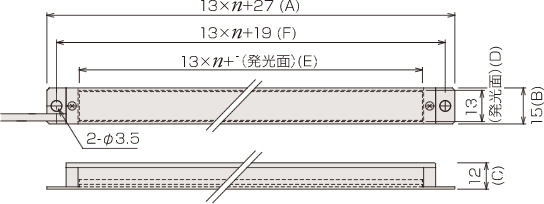

寸法図



断面図



型式 質量(g) 消費電力(w) 寸法(mm)
A B C D E F
PDB2-4CKC R 30 1.7 79 15 12 13 53 71
W/G/B/D 白/緑/青/橙 2.1
PDB2-6C□KC R 40 2.6 105 15 12 13 79 97
W/G/B/D 白/緑/青/橙 3.2
PDB2-10C□KC R 57 4.3 157 15 12 13 131 149
W/G/B/D 白/緑/青/橙 5.3
PDB2-14C□KC R 75 6.0 209 15 12 13 183 201
W/G/B/D 白/緑/青/橙 7.4



※n,4,6,10,14以外はオプションでの対応となります。

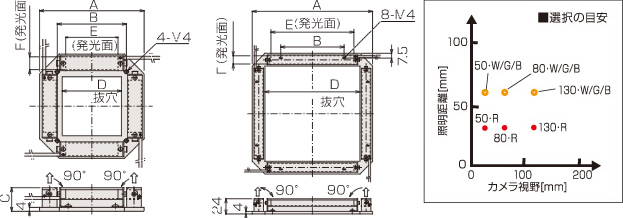

PDQ-nC KCシリーズ



PDQ-nC KCシリーズ



型式 質量(g) 消費電力(w) 寸法(mm)
A B C D E F
PDQ2-4C□KC R 330 6.9 106 70 24 60 53 13
W/G/B 白/緑/青 8.5
PDQ2-6C□KC R 500 10.3 138 110 24 96 79 13
W/G/B 白/緑/青 12.7
PDQ2-10C□KC R 700 17.2 190 100 24 150 131 13
W/G/B 白/緑/青 21.2

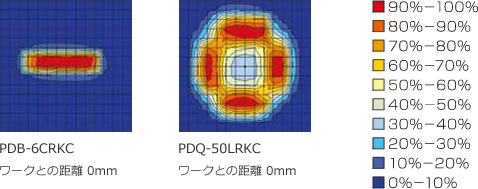

明るさ分布グラフ



明るさ分布グラフ

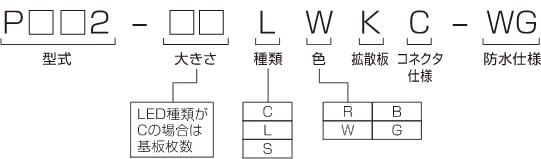

型式選定



型式選定
