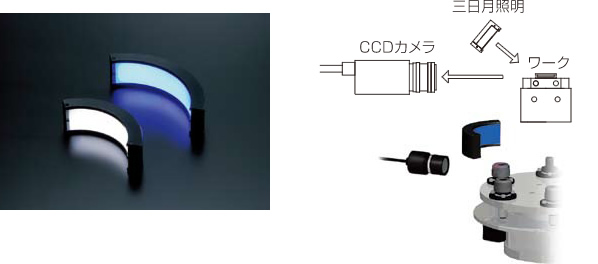

三日月照明
湾曲した発光面で円筒側面を均一に照射します。三日月状のためワークの入れ替えも簡単です。
PDMシリーズ
湾曲を均一に照射することで、外観のキズ検査を簡単にします。
寸法図
| 型式 | 色 | 質量(g) | 消費電力(w) | 寸法(mm) | ||||||
| A | B | C | D | E | F | |||||
| PDM-140C□KC | R | 赤 | 130 | 3.9 | 70 | 67.5 | 54 | 37 | 30 | 118 |
| W/G/B/D |
白/緑/青/橙 |
8.3 | ||||||||
| PDM-180C□KC | R | 赤 | 180 | 4.9 | 90 | 87.5 | 74 | 37 | 38 | 108 |
| W/G/B/D | 白/緑/青/橙 | 10.0 | ||||||||
明るさ分布グラフ
型式選定
